इलेक्ट्रिकल CAD सॉफ्टवेयर की बुनियादी और स्वचालित विशेषताओं को समझना
इलेक्ट्रिकल डिज़ाइन के लिए कंप्यूटर-एडेड डिज़ाइन (CAD) सॉफ़्टवेयर विनिर्माण, इंजीनियरिंग और इलेक्ट्रॉनिक्स सहित विभिन्न उद्योगों में सहायक है। यह सॉफ़्टवेयर इलेक्ट्रिकल डिज़ाइन प्रक्रिया को सुव्यवस्थित करता है और डिज़ाइन बनाने, विश्लेषण करने और संशोधित करने में मदद करता है। बाजार में सबसे मज़बूत समाधानों में से एक Capital X Panel Designer है, जो विशेष रूप से समय बचाने, सहयोग बढ़ाने और लागत कम करने के मामले में व्यापक लाभ प्रदान करता है।
इलेक्ट्रिकल CAD सॉफ्टवेयर क्या है?
इलेक्ट्रिकल CAD सॉफ्टवेयर इलेक्ट्रिकल इंजीनियरों के लिए एक उन्नत प्लेटफ़ॉर्म के रूप में कार्य करता है, जो उन्हें इलेक्ट्रिकल कंट्रोल सिस्टम को डिज़ाइन करने और उसे ठीक करने की क्षमता प्रदान करता है। इस सॉफ़्टवेयर में कई उपकरण और कार्यात्मकताएँ शामिल हैं, जिनमें पहले से स्थापित इलेक्ट्रिकल प्रतीक, और कभी-कभी त्रुटियों के लिए स्वचालित सत्यापन, और 3D मॉडल बनाने और उनका अनुकरण करने की क्षमता शामिल है। इलेक्ट्रिकल CAD सॉफ़्टवेयर का व्यापक उद्देश्य सटीकता को बढ़ाना और इलेक्ट्रिकल डिज़ाइन प्रक्रिया की दक्षता को सुव्यवस्थित करना है।
अधिक जानकारी के लिए पढ़ें इलेक्ट्रिकल CAD क्या है? अपनी डिजाइन यात्रा को सुव्यवस्थित करना ।
विद्युत डिजाइन, विद्युत योजनाबद्ध और वायरिंग आरेखों की नींव
विद्युत डिजाइन के क्षेत्र में विद्युत उपकरणों के उत्पादन की योजना बनाना, बनाना, परीक्षण करना और पर्यवेक्षण करना शामिल है, जिसमें विद्युत घटक, वायरिंग आरेख और सर्किट बोर्ड शामिल हैं। डिजाइन प्रक्रिया में विद्युत योजनाबद्ध और वायरिंग आरेख महत्वपूर्ण हैं।
जबकि वायरिंग आरेख विद्युत प्रणाली के भौतिक कनेक्शन और लेआउट का एक व्यापक दृश्य प्रदान करता है, एक योजनाबद्ध आरेख दृश्य रूप से दर्शाता है कि विद्युत घटक कैसे जुड़े हुए हैं।
आइये इसकी विशेषताओं पर करीब से नज़र डालें।
इलेक्ट्रिकल सीएडी सॉफ्टवेयर की मूल विशेषताएं क्या हैं?
स्वचालित विद्युत डिजाइन सॉफ्टवेयर एक विशेष CAD उपकरण है जिसका उपयोग इलेक्ट्रिकल इंजीनियर विद्युत प्रणालियों को डिजाइन करने और उनका दस्तावेजीकरण करने के लिए करते हैं। यह परिष्कृत कार्यक्रम निम्नलिखित आवश्यक विशेषताओं से सुसज्जित है:
1. योजनाबद्ध डिजाइन
यह सुविधा उपयोगकर्ताओं को विद्युतीय योजनाएं बनाने और संपादित करने की अनुमति देती है, जो विद्युतीय सर्किटों का ग्राफिकल निरूपण होता है।
2. घटक पुस्तकालय
इसमें प्रतिरोधक, संधारित्र और ट्रांजिस्टर जैसे पूर्व-निर्मित विद्युत घटकों की एक लाइब्रेरी होती है, जिन्हें आसानी से योजनाबद्ध में डाला जा सकता है। एक व्यापक घटक और प्रतीक लाइब्रेरी होने से डिजाइन प्रक्रिया में तेजी आ सकती है, जिससे बाहरी स्रोतों से मैन्युअल खोज समाप्त हो सकती है।
3. टर्मिनल और लेआउट जनरेशन
टर्मिनल सूचियाँ आमतौर पर योजनाबद्ध डिज़ाइन चरण पूरा होने के बाद बनाई जाती हैं, जो उपयोग किए गए कनेक्शन और टर्मिनलों का विस्तृत सारांश प्रदान करती हैं। लेआउट जनरेशन , आमतौर पर डिज़ाइन प्रक्रिया का अंतिम चरण, घटकों और टर्मिनल सूचियों को स्पष्ट और व्यावहारिक भौतिक लेआउट में व्यवस्थित करता है। इससे यह सुनिश्चित करने में मदद मिलती है कि सिस्टम का निर्माण और रखरखाव आसान है।
4. आयात और निर्यात क्षमताएं
कई प्रारूपों में डेटा को सहजता से आयात और निर्यात करने की क्षमता उपयोगकर्ताओं को बिना किसी अतिरिक्त मैन्युअल कार्य के तेज़ी से काम करने की अनुमति देती है। यदि किसी उपयोगकर्ता को किसी विशिष्ट प्रतीक की आवश्यकता होती है, तो वे आसानी से उस प्रतीक की DXF या DWG फ़ाइल ढूँढ सकते हैं और उसे इलेक्ट्रिकल CAD सॉफ़्टवेयर में आयात कर सकते हैं।
5. दस्तावेज़ीकरण
विद्युत CAD सॉफ्टवेयर, विशेष रूप से स्वचालित सुविधाओं के साथ, उपयोगकर्ताओं के लिए स्वचालित रूप से रिपोर्ट तैयार कर सकता है, जैसे सामग्री के बिल, तथा विनिर्माण और रखरखाव के लिए आवश्यक अन्य दस्तावेज।
इलेक्ट्रिकल सीएडी सॉफ्टवेयर की प्रमुख स्वचालित विशेषताएं क्या हैं?
इन बुनियादी कार्यात्मकताओं के अलावा, Capital X Panel Designer जैसे इलेक्ट्रिकल CAD सॉफ्टवेयर प्रोग्राम उन्नत स्वचालित सुविधाएँ भी प्रदान करते हैं जैसे:
विद्युत सीएडी आरेख उत्पादन और अनुकूलन
इलेक्ट्रिकल CAD सॉफ़्टवेयर की प्राथमिक विशेषता इलेक्ट्रिकल CAD आरेखों का उत्पादन और अनुकूलन करने की इसकी क्षमता है। इसकी मुख्य विशेषताओं में एक व्यापक CAD प्रतीक लाइब्रेरी , एक स्वचालित टर्मिनल सूची जनरेटर और 2D और 3D इलेक्ट्रिकल पैनल लेआउट के लिए एक एकीकृत सेटअप शामिल है।
इसके अतिरिक्त, इसमें ऑटोवायरिंग भी शामिल है, जो प्रतीकों को चित्रों पर रखे जाने पर उपयोगकर्ता-परिभाषित नियमों के आधार पर स्वचालित रूप से तारों को जोड़ता है।
ये एकीकरण उत्पादकता में सुधार करते हैं, तकनीकी चित्रों की गुणवत्ता को बढ़ाते हैं, तथा लागत या प्रदर्शन जैसे उपयोगकर्ता-निर्धारित मानदंडों के अनुसार विद्युत प्रणाली डिजाइन को अनुकूलित करते हैं।
उन्नत क्षमताओं के साथ बुद्धिमान और स्वचालित CAD उपकरण
Capital X Panel Designer उन्नत स्वचालित उपकरण प्रदान करता है जैसे:
ये विशेषताएं विद्युत डिजाइन तैयार करने में लगने वाले समय को काफी कम कर देती हैं, जिससे डिजाइनरों को डिजाइन के महत्वपूर्ण पहलुओं जैसे नियंत्रण योजना, संचालन और संपूर्ण मशीन की सुरक्षा पर ध्यान केंद्रित करने में मदद मिलती है।
CAD सॉफ्टवेयर और सहयोगात्मक अवसरों के साथ सहज एकीकरण
Capital X Panel Designer अन्य सॉफ्टवेयर के साथ एकीकरण पर जोर देता है, जैसे कि CADENAS क्लाउड पार्ट लाइब्रेरी, ताकि उपयोगकर्ताओं को उनके डिज़ाइन वातावरण के भीतर लाखों निर्माता-विशिष्ट घटकों तक सीधी पहुंच प्रदान की जा सके।

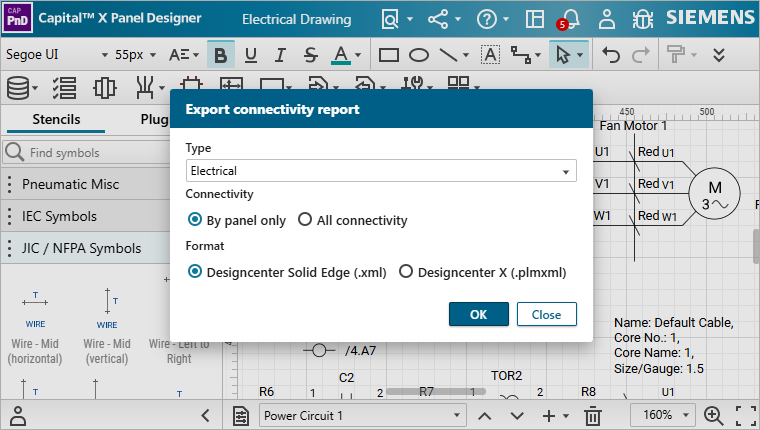

इसके अलावा, Capital X Panel Designer इलेक्ट्रिकल सीएडी और एमसीएडी डिज़ाइनों के बीच कुशल समन्वय को सक्षम करने के लिए Solid Edge के साथ साझेदारी भी की है। यह डिज़ाइन टीमों के लिए उत्पादकता बढ़ाता है, साथ ही दुनिया में कहीं भी मोबाइल डिवाइस और डेस्कटॉप कंप्यूटर के माध्यम से आसान पहुँच की सुविधा भी देता है।
इसके अलावा, Capital X Panel Designer की सहयोगात्मक विशेषताएं कई उपयोगकर्ताओं को एक ही डिज़ाइन पर एक साथ काम करने की अनुमति देती हैं, जिससे टीमों के लिए जटिल परियोजनाओं पर सहयोग करना आसान हो जाता है।
व्यापक डेटाबेस कार्यक्षमता
इलेक्ट्रिकल CAD सॉफ़्टवेयर में एक व्यापक डेटाबेस का महत्व सर्वोपरि है। Capital X Panel Designer CADENAS क्लाउड पार्ट लाइब्रेरी के साथ लाखों निर्माताओं के पार्ट्स के डेटाबेस तक पहुँच प्रदान करता है।
यह व्यापक पहुंच सुनिश्चित करती है कि डिजाइनरों के पास सटीक और कुशल डिजाइन बनाने के लिए आवश्यक संसाधन उपलब्ध हों, जिससे उनकी परियोजना की सटीकता और प्रदर्शन में वृद्धि हो।
दक्षता और परिशुद्धता प्राप्त करना
Capital X Panel Designer जैसे इलेक्ट्रिकल CAD सॉफ़्टवेयर में अत्याधुनिक स्वचालित सुविधाएँ इलेक्ट्रिकल डिज़ाइन प्रक्रिया को दक्षता और सटीकता की नई ऊंचाइयों तक ले जाती हैं। सॉफ़्टवेयर की मुख्य स्वचालित सुविधाएँ जटिल इलेक्ट्रिकल CAD आरेखों को बनाने और अनुकूलित करने की क्षमताओं का दावा करती हैं, एक मजबूत CAD प्रतीक लाइब्रेरी और ऑटोवायरिंग जैसे कार्यों के लिए धन्यवाद। परिणाम एक सुव्यवस्थित डिज़ाइन प्रक्रिया है जो अधिक कुशल और सटीक है।
विद्युत डिजाइन के लिए CAD सॉफ्टवेयर का उपयोग करने के लाभ
Capital X Panel Designer जैसे इलेक्ट्रिकल सीएडी सॉफ्टवेयर का उपयोग करने से लागत बचत, उत्पादकता में वृद्धि और बेहतर सहयोग जैसे महत्वपूर्ण लाभ मिलते हैं।
Capital X Panel Designer पारंपरिक CAD सॉफ़्टवेयर की तुलना में प्रारंभिक, प्रशिक्षण और समर्थन लागत में पर्याप्त बचत प्रदान करता है, क्योंकि इसमें भौतिक सर्वर और जटिल सेटअप की आवश्यकता समाप्त हो जाती है। क्लाउड-नेटिव इलेक्ट्रिकल डिज़ाइन सॉफ़्टवेयर के रूप में, यह आमतौर पर IT इंफ्रास्ट्रक्चर, रखरखाव और हार्डवेयर से जुड़े अतिरिक्त खर्चों को भी हटा देता है।
Capital X Panel Designer रिमोट टीमों और हितधारकों के साथ कुशल वास्तविक समय सहयोग को भी सक्षम बनाता है, जिससे यह सुनिश्चित होता है कि हर कोई अपडेट रहे। इसके अलावा अनुकूलन योग्य एक्सेस कंट्रोल के साथ, प्रत्येक ड्राइंग की एक्सेस अनुमति को व्यक्तिगत रूप से अनुकूलित किया जा सकता है, जिससे विक्रेताओं और ग्राहकों के साथ आसान साझाकरण सुनिश्चित होता है।
Conclusion
Capital X Panel Designer जैसा इलेक्ट्रिकल CAD सॉफ़्टवेयर अपनी उन्नत सुविधाओं और लाभों के साथ इलेक्ट्रिकल डिज़ाइन उद्योग में क्रांति ला रहा है। यह महत्वपूर्ण समय और लागत बचत प्रदान करता है, सहयोग को बढ़ाता है, और डिजाइनरों को इलेक्ट्रिकल डिज़ाइन के महत्वपूर्ण पहलुओं पर ध्यान केंद्रित करने की अनुमति देता है।
यह उन संगठनों के लिए अत्यधिक अनुशंसित है जो अपने विद्युत डिजाइन प्रक्रियाओं के लिए CAD सॉफ्टवेयर की शक्ति का लाभ उठाना चाहते हैं।
