การสร้างและส่งออกรายงาน

การสร้างรายงาน

รายงานส่วนใหญ่สามารถสร้างได้ในรูปวาดและส่งออกเป็นค่าที่คั่นด้วยแท็บ (.tsv) ในการสร้างรายงานภายในภาพวาด เพียงลากแล้วปล่อยสัญลักษณ์ รายงาน จากสเตนซิลรายงาน คลิกขวาและเลือก Generate

สัญลักษณ์รายงานสามารถปรับขนาดได้โดยการลากที่จับและเมื่อสร้างรายงานCapital X Panel Designer สร้างสัญลักษณ์รายงานเพิ่มเติมโดยอัตโนมัติหากเนื้อหาล้นสัญลักษณ์เดียว คอลัมน์ในสัญลักษณ์รายงานสามารถปรับขนาดได้โดยคลิกที่สัญลักษณ์รายงาน จากนั้นคลิกที่คอลัมน์ใดก็ได้ แล้วลากที่แฮนเดิล บางคอลัมน์อาจมีตัวเลือกในการซ่อนคอลัมน์ เพียงคลิกขวาที่คอลัมน์เมื่อเลือก และเลือก ซ่อนคอลัมน์

การปรับขนาดคอลัมน์ในรายงานโดยการลากจุดจับ

รายงานอ้างอิงโยง

รายงานการอ้างอิงโยงแสดงรายการข้อมูลอ้างอิง คำอธิบาย ต้นแบบสัญลักษณ์ และตำแหน่งทั้งหมด

รายงานการอ้างอิงโยงแสดงรายการข้อมูลอ้างอิงและข้อมูลสัญลักษณ์ทั้งหมดในรูปวาด

รายงานอ้างอิงวัสดุ

รายงานอ้างอิงวัสดุแสดงรายการการอ้างอิง การจัดกลุ่ม ข้อมูลส่วนประกอบ และคำอธิบายทั้งหมด

เมื่อส่งออกการอ้างอิงวัสดุแท็บการอ้างอิงจะแสดงขึ้น โดยค่าเริ่มต้นการอ้างอิงทั้งหมดจะถูกส่งออก ผู้ใช้สามารถคลิกที่ข้อมูลอ้างอิงโดยเลือกเพื่อส่งออกการอ้างอิงชุดเล็ก ๆ ส่งออกการอ้างอิงชุดเล็ก ๆ เพื่อแก้ไขในไฟล์. tsv

การนำเข้าข้อมูลอ้างอิงของวัสดุ

ในการนำเข้ารายงานอ้างอิงวัสดุลงในภาพวาด:

ขั้นแรกส่งออกรายงานอ้างอิงวัสดุ
รายงานต้องถูกส่งออกพร้อมกับฟิลด์ทั้งหมดเพื่อให้สามารถใช้เป็นไฟล์นำเข้าได้สำเร็จ
หลังจากสร้างรายงานแล้วให้เพิ่มแถวของส่วนประกอบโดยทำตามรูปแบบในรายงานลบหรือแก้ไขข้อมูลส่วนประกอบตามต้องการจากนั้นบันทึกรายงาน จากนั้นคลิกที่เมนู นำเข้ารายงาน | รายงานการอ้างอิงวัสดุ และเลือกไฟล์ที่จะนำเข้า (.tsv, .csv, .json) จากนั้นคลิกปุ่ม นำเข้า

ความสามารถในการนำเข้ารายงานอ้างอิงวัสดุช่วยให้ผู้ใช้สามารถแก้ไขข้อมูลส่วนประกอบเป็นชุดซึ่งข้อมูลเหล่านี้สามารถคัดลอกจากเว็บไซต์ของผู้ผลิตและวางลงในรายงานที่ส่งออกได้อย่างง่ายดาย เมื่อแก้ไขเสร็จแล้วข้อมูลส่วนประกอบทั้งหมดเหล่านี้รวมถึงมิติสามารถนำกลับเข้าสู่ภาพวาดได้อย่างง่ายดาย

รายงานรายการวัสดุ

รายงาน Bill of Materials จะแสดงรายการส่วนประกอบทั้งหมดที่ใช้ในแผนผัง รวมถึงข้อมูลส่วนประกอบ ผลรวมย่อย และยอดรวม คำอธิบายที่กำหนดเองของเทอร์มินัลบล็อก ท่อร้อยสายไฟ และราง Din จะแสดงพร้อมกับขนาด (กว้าง x สูง)

รายงาน BOM แสดงรายการส่วนประกอบทั้งหมดที่ใช้ในแผนผัง

รายงานอ้างอิงสายเคเบิล

รายงานอ้างอิงสายเคเบิลแสดงรายการสายเคเบิลทั้งหมดที่ใช้ในการวาด รวมถึงข้อมูลสายเคเบิล ชื่อแกน ชื่อสายไฟ และตำแหน่ง

การเชื่อมต่อ (จาก / ถึง) รายงาน

รายงานการเชื่อมต่อจะแสดงรายการสายไฟทั้งหมดในแผนผังของคุณ ตำแหน่ง ข้อมูลสายเคเบิล และการเชื่อมต่อ รวมถึงสัญลักษณ์ที่เชื่อมต่อสายไฟ ข้อมูลอ้างอิง ตำแหน่ง และชื่อพิน

รายงานการเชื่อมต่อให้ข้อมูลการเชื่อมต่อของภาพวาด

รายงานรายการวัสดุเคเบิล

รายงาน Cable Bill of Materials แสดงรายการสายเคเบิลทั้งหมดที่ใช้ในแผนผัง รวมถึงข้อมูลสายเคเบิล ยอดรวมย่อย และยอดรวม

รายงาน Cable BOM แสดงรายการสายเคเบิลทั้งหมดที่ใช้ในแผนผัง

การส่งออกรายงาน

ในการส่งออกรายงาน:

คลิกที่เมนู ส่งออกรายงาน จากนั้นเลือกรายงานที่จะส่งออก

การส่งออกรายงานรายการวัสดุไปยัง OpenBom

ในการส่งออกรายงานรายการวัสดุไปยัง OpenBom:

คลิกที่เมนู รายงานการส่งออก จากนั้นเลือก รายงานรายการวัสดุ (BOM)
ตรวจสอบการ ส่งออกไปยัง ตัวเลือก OpenBom
ลงชื่อเข้าใช้ OpenBom ในCapital X Panel Designer
คลิก ตกลง เพื่อส่งออกรายงานไปยัง OpenBOM
ดูรายงานที่ส่งออกใน OpenBom

ส่งออกรายงานรายการวัสดุไปยัง OpenBom

เผยแพร่รายงานรายการวัสดุไปยัง Teamcenter

ฟีเจอร์นี้ใช้ได้เฉพาะใน Teamcenter 2312, 2406 และ 2412 เท่านั้น จำเป็นต้องมี Teamcenter Foundation และ Teamcenter 4-tier สำหรับการรวมระบบ ก่อนที่จะเผยแพร่รายงานรายการวัสดุไปยัง Teamcenter จะต้องดำเนินการตั้งค่าบางอย่างเสียก่อน

การตั้งค่าการรวม Teamcenter

ติดตั้ง NGINX บนอินสแตนซ์ Teamcenter ของคุณ
แก้ไขไฟล์ conf/nginx.conf ดังต่อไปนี้ และเริ่มเซิร์ฟเวอร์

  worker_processes  1;

  events {
      worker_connections  128;
  }

  http {
      resolver DNS_SERVER_IP; // Replace DNS_SERVER_IP with your DNS server IP address.

      server {
          listen       8080 ssl; // Port number can be changed if needed
          server_name  localhost;

          // Path to your SSL certificate. SSL is required for Teamcenter integration
          ssl_certificate server.crt;
          ssl_certificate_key server.key;

          add_header 'Access-Control-Allow-Origin' "https://cloud.sw.siemens.com" always;
          add_header 'Access-Control-Allow-Methods' 'GET, POST, OPTIONS' always;
          add_header 'Access-Control-Allow-Headers' 'Authorization, Content-Type' always;
          add_header 'Access-Control-Allow-Credentials' 'true' always;
          proxy_cookie_flags ~ secure samesite=none;

          location /tc/ {
              proxy_pass http://localhost:8181/tc/;

              if ($request_method = OPTIONS) {
                  return 200;
              }
          }

          location /fmsRest/ {
              proxy_pass http://localhost:4544$request_uri;

              if ($request_method = OPTIONS) {
                  return 200;
              }
          }
      }
  }

พอร์ตการกำหนดค่าด้านบนคือ 8080 ดังนั้นจะต้องป้อนโฮสต์ TeamcenterCapital X Panel Designer ควรรวม :8080
หมายเหตุ: ต้องใช้ HTTPS เพื่อให้ Capital X Panel Designer สามารถสื่อสารกับ Teamcenter ได้

จากนั้นให้ป้อนโฮสต์ Teamcenter ในกล่องโต้ตอบการกำหนดลักษณะ

การเข้าสู่โฮสต์ Teamcenter

คลิกที่เมนู File | Preferences
ไปที่ส่วน การบูรณาการ
เข้าสู่โฮสต์ Teamcenter

การเข้าสู่โฮสต์ Teamcenter

หากคุณใช้ Teamcenter Essentials โปรดอัปเดตการแมปโดยตั้งค่า ประเภทรายการ เป็น Design และ ประเภทการแก้ไข เป็น DesignRevision สำหรับคำแนะนำทีละขั้นตอนเกี่ยวกับการอัปเดตการแมป โปรดดูที่ การแมปฟิลด์ส่วนประกอบไปยังฟิลด์ Teamcenter

หากต้องการเผยแพร่รายงานรายการวัสดุไปยัง Teamcenter สามารถทำได้ 2 วิธีหลัก วิธีแรกคือสร้างรายการวัสดุใหม่ และอีกวิธีหนึ่งคืออัปเดตรายการวัสดุที่มีอยู่ หลังจากสร้างหรือเลือกรายการวัสดุใน Teamcenter แล้ว ให้กำหนดส่วนประกอบที่มีอยู่ทั้งหมดลงในส่วนประกอบของ Teamcenter เพื่อเผยแพร่รายงานรายการวัสดุให้เสร็จสิ้น

เพื่อสร้างรายงานรายการวัสดุของ Teamcenter

คลิกที่เมนู Applications | Teamcenter จากนั้นเลือก Publish BOM to Teamcenter
ลงชื่อเข้าใช้ Teamcenter ในCapital X Panel Designer
เลือก สร้าง BOM ใหม่
คลิก Browse เพื่อเลือกตำแหน่ง BOM จากนั้นคลิก OK
กรอก ID, ชื่อ และแก้ไข จากนั้นคลิก ตกลง
สร้างหรือกำหนดส่วนประกอบ Teamcenter ให้กับส่วนประกอบที่มีอยู่ทั้งหมด
คลิก ตกลง เพื่อเผยแพร่ BOM

สร้างรายงานใบกำกับสินค้าของ Teamcenter

การอัปเดตรายงานรายการวัสดุของ Teamcenter

คลิกที่เมนู Applications | Teamcenter จากนั้นเลือก Publish BOM to Teamcenter
ลงชื่อเข้าใช้ Teamcenter ในCapital X Panel Designer
เลือก อัปเดต BOM ที่มีอยู่
คลิก Browse เพื่อเลือกไฟล์ BOM จากนั้นคลิก OK
กรอกรายละเอียดการแก้ไข จากนั้นคลิก ตกลง
สร้างหรือกำหนดส่วนประกอบ Teamcenter ให้กับส่วนประกอบที่มีอยู่ทั้งหมด
คลิก ตกลง เพื่อเผยแพร่ BOM

อัปเดตรายงานใบกำกับสินค้าของ Teamcenter

สร้างหรือกำหนดส่วนประกอบ Teamcenter

เมื่อเผยแพร่รายงานรายการวัสดุของ Teamcenter จำเป็นต้องกำหนดส่วนประกอบที่มีอยู่ทั้งหมดให้กับส่วนประกอบของ Teamcenter หากไม่มีส่วนประกอบที่มีอยู่ใน Teamcenter จะมีตัวเลือกในการสร้างส่วนประกอบของ Teamcenter

เพื่อสร้างส่วนประกอบ Teamcenter

คลิก สร้าง
เลือกตำแหน่งแล้วคลิก ตกลง
กรอก ID, Revision จากนั้นคลิก OK

สร้างส่วนประกอบ Teamcenter

การมอบหมายให้กับส่วนประกอบ Teamcenter

คลิก มอบหมาย
เลือกส่วนประกอบแล้วคลิก ตกลง

กำหนดให้กับส่วนประกอบ Teamcenter

การแมปฟิลด์ส่วนประกอบไปยังฟิลด์ Teamcenter

เมื่อเผยแพร่ส่วนประกอบใน Teamcenter ฟิลด์ส่วนประกอบในCapital X Panel Designer สามารถแม็ปลงในฟิลด์ Teamcenter ที่แตกต่างกันได้

การแมปฟิลด์ส่วนประกอบ

คลิกที่เมนู File | Preferences
ไปที่ส่วน การบูรณาการ
คลิกที่ การทำแผนที่
กรอกข้อมูลที่ต้องการแมป จากนั้นคลิก ตกลง

แผนที่ไปยังส่วนประกอบ Teamcenter

การเผยแพร่โครงการเป็น PDF ไปยัง Teamcenter

หากต้องการเผยแพร่โครงการในรูปแบบ PDF ไปยัง Teamcenter ให้คลิกที่เมนู แอปพลิเคชัน | Teamcenter จากนั้นเลือก เผยแพร่โครงการไปยัง Teamcenter ลงชื่อเข้าใช้ Teamcenter ในCapital X Panel Designer เลือกตำแหน่งที่ตั้ง แล้วคลิก ตกลง เพื่อเผยแพร่โปรเจ็กต์เป็นไฟล์ PDF ไปยัง Teamcenter โปรดตรวจสอบให้แน่ใจว่าคุณได้เผยแพร่ BOM ไปยัง Teamcenter ก่อนหน้านี้แล้ว

การส่งออกฐานข้อมูลคอมโพเนนต์

ในCapital X Panel Designer ผู้ใช้สามารถเพิ่ม แก้ไข และลบข้อมูลส่วนประกอบได้โดยคลิกที่ จัดการฐานข้อมูล จากนั้นเลือก ฐานข้อมูลส่วนประกอบ

หากต้องการแก้ไขข้อมูลส่วนประกอบเป็นชุด ให้คลิก ส่งออก เพื่อส่งออกข้อมูลเพื่อแก้ไข ก่อนนำเข้ากลับเข้าไปในCapital X Panel Designer .

คุณสามารถส่งออกฐานข้อมูลคอมโพเนนต์ได้ที่นี่

ในการส่งออกฐานข้อมูลคอมโพเนนต์:

คลิกที่ Manage Databases และเลือก Component Database จากนั้นคลิกExport

การนำเข้าฐานข้อมูลคอมโพเนนต์

หลังจากแก้ไขข้อมูลฐานข้อมูลส่วนประกอบที่ส่งออก ข้อมูลเหล่านี้สามารถนำเข้ากลับเข้าสู่Capital X Panel Designer .

ในการนำเข้าฐานข้อมูลคอมโพเนนต์:

คลิกที่ Manage Databases และเลือก Component Database จากนั้นคลิกImport
เลือกไฟล์ต้นฉบับที่จะนำเข้าจาก (.tsv, .csv, .json)

การส่งออกฐานข้อมูลเคเบิล

ในCapital X Panel Designer ผู้ใช้สามารถเพิ่ม แก้ไข และลบข้อมูลเคเบิลจากฐานข้อมูลได้โดยคลิกที่ จัดการฐานข้อมูล จากนั้นเลือก ฐานข้อมูลเคเบิล

หากต้องการแก้ไขข้อมูลสายเคเบิลเป็นชุด ให้เลือก ส่งออก เพื่อส่งออกข้อมูลเพื่อแก้ไข ก่อนนำเข้ากลับเข้าสู่Capital X Panel Designer .

คลิกที่ปุ่มส่งออกเพื่อส่งออกฐานข้อมูลเคเบิล

ในการส่งออกฐานข้อมูลเคเบิล:

คลิกที่ จัดการฐานข้อมูล | ฐานข้อมูลเคเบิล จากนั้นคลิกExport

การนำเข้าฐานข้อมูลเคเบิล

หลังจากแก้ไขข้อมูลฐานข้อมูลเคเบิลที่ส่งออก ข้อมูลเหล่านี้สามารถนำเข้ากลับเข้าสู่Capital X Panel Designer .

ในการนำเข้าฐานข้อมูลเคเบิล:

คลิกที่ จัดการฐานข้อมูล | ฐานข้อมูลเคเบิล จากนั้นคลิกImport
เลือกไฟล์ต้นฉบับที่จะนำเข้าจาก (.tsv, .csv, .json)

การส่งออกสัญลักษณ์ในการวาดภาพ

สัญลักษณ์แผนผังบนภาพวาดสามารถส่งออกเพื่อให้สามารถแก้ไขการอ้างอิงคำอธิบายและชื่อพินเป็นชุดก่อนที่จะนำเข้ากลับในภาพวาด

ในการส่งออกสัญลักษณ์ในการวาดภาพ:

คลิกที่ ส่งออกรายงาน และเลือก สัญลักษณ์ในการวาด

เลือก Symbols on drawing เพื่อส่งออกรายงานสัญลักษณ์

การนำเข้าสัญลักษณ์ในการวาดภาพ

หลังจากแก้ไขรายละเอียดข้อมูลสำหรับสัญลักษณ์บนภาพวาดแล้วข้อมูลเหล่านี้สามารถนำเข้ากลับไปยังภาพวาดได้

ในการนำเข้าสัญลักษณ์บนรูปวาด:

คลิกที่ Import Reports จากนั้นเลือก Symbols on drawing

เลือก Symbols on drawing เพื่อนำเข้ารายงานสัญลักษณ์

คลิกImport จากนั้นเลือกไฟล์ต้นฉบับ

ส่งออกสายไฟในการวาดภาพ

ชื่อลวดบนภาพวาดสามารถส่งออกเพื่อให้สามารถแก้ไขชื่อเป็นชุดก่อนที่จะนำเข้ากลับไปยังภาพวาด

ในการส่งออกสายไฟในการวาดภาพ:

คลิกที่ ส่งออกรายงาน และเลือก สายไฟในการวาดภาพ

นำเข้าสายไฟในการวาดภาพ

หลังจากแก้ไขชื่อลวดบนภาพวาดในสเปรดชีตแล้วข้อมูลเหล่านี้จะสามารถนำเข้ากลับไปยังภาพวาดได้

ในการนำเข้าสายไฟในการวาดภาพ:

คลิกที่ Import Reports เลือก Wires on drawing
คลิกImport จากนั้นเลือกไฟล์ต้นฉบับ

การสร้างสารบัญ

ในการใช้สารบัญ:

ผู้ใช้ต้องใช้บล็อก Title Automatic Text จากสเตนซิล Title Block
แทรกข้อความ หัวข้อ อัตโนมัติลงในบล็อกชื่อของคุณและสร้างบล็อกชื่อของคุณเองหรือใช้บล็อกชื่อที่จัดทำโดยCapital X Panel Designer .
ลากและวางบล็อคชื่อเรื่องในทุกหน้าในรูปวาดของคุณ
วางรายงานสารบัญ (TOC) จากลายฉลุ รายงาน บนภาพวาดของคุณ
คลิกขวาแล้วเลือก สร้าง TOC
ทำเครื่องหมายบล็อกข้อมูลที่คุณต้องการแสดงในรายงานของคุณ *Capital X Panel Designer จะสแกนทุกหน้าโดยอัตโนมัติเพื่อสร้างสารบัญ

สารบัญแสดงรายการข้อมูลบล็อกชื่อทั้งหมดในรูปวาด

การส่งออกรายงานการเชื่อมต่อไปยัง Designcenter Solid Edge

รายงานการเชื่อมต่อจะให้ข้อมูลโดยละเอียดเกี่ยวกับการเชื่อมต่อระหว่างส่วนประกอบต่างๆ ในโครงการของคุณ รวมถึงรายละเอียดของสายเคเบิลและแกน เช่น ความยาวของแกน คุณสามารถส่งออกรายงานนี้เป็นไฟล์ที่สามารถนำเข้าสู่ Solid Edge ได้

เพื่อส่งออกรายงานการเชื่อมต่อจากCapital X Panel Designer :

คลิก " ส่งออกรายงาน" และเลือก "รายงานการเชื่อมต่อ" จากเมนูแบบเลื่อนลง
ในกล่องโต้ตอบ ให้คลิกเมนูแบบเลื่อนลง Type และเลือกประเภทแผนผัง (เช่น Electrical)

ในส่วน การเชื่อมต่อ ให้เลือกตัวเลือกใดตัวเลือกหนึ่งต่อไปนี้:

เฉพาะแผง: ส่งออกเฉพาะการเชื่อมต่อระหว่างแผงหลายแผงและส่วนประกอบภายนอกแผงเท่านั้น
การเชื่อมต่อทั้งหมด: ส่งออกรายละเอียดการเชื่อมต่อระหว่างส่วนประกอบทั้งหมดในแบบร่าง

เลือกตัวเลือก Solid Edge (.xml) เป็นรูปแบบการส่งออก
คลิก ตกลง เพื่อส่งออกรายงาน

วิธีการนำเข้าข้อมูลรายงานการเชื่อมต่อลงใน Designcenter Solid Edge :

เปิดใช้งาน Designcenter Solid Edge

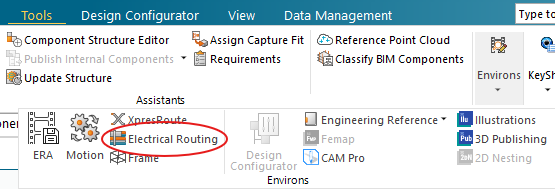

บนแท็บ เครื่องมือ ให้คลิกที่ สภาพแวดล้อม และเลือก การกำหนดเส้นทางไฟฟ้า

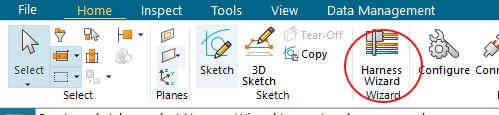

บนแท็บ หน้าแรก ให้คลิก ตัวช่วยสร้างสายรัด (Harness Wizard )

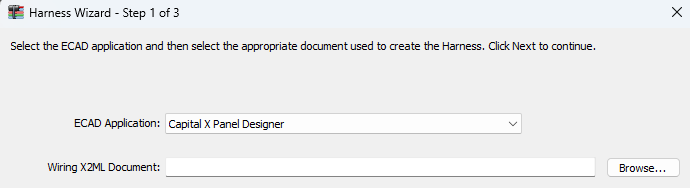

ในหน้าต่างโต้ตอบ ให้เปิดเมนูแบบเลื่อนลง ECAD Application แล้วเลือก Capital X Panel Designer

คลิกปุ่ม Browse และเลือกรายงานการเชื่อมต่อที่ส่งออก (.xml file)
คลิกปุ่ม " ถัดไป "
ตรวจสอบรายการส่วนประกอบ จับคู่ชิ้นส่วนที่เกี่ยวข้อง (.par files) กับส่วนประกอบต่างๆ หากจำเป็น

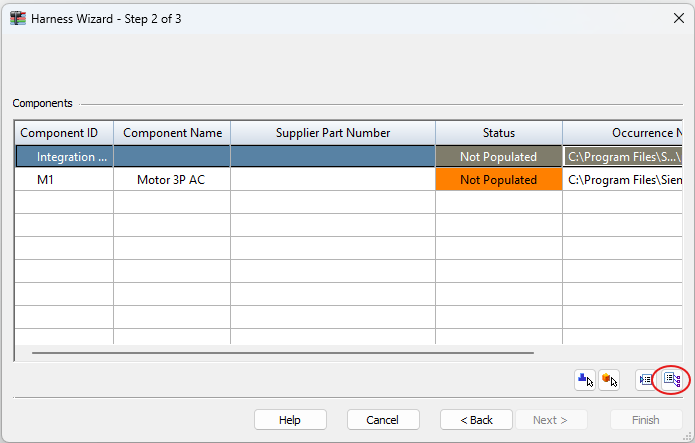

คลิกที่ไอคอน Populate เพื่อกรอกข้อมูลในส่วนต่างๆ แล้วคลิก Next

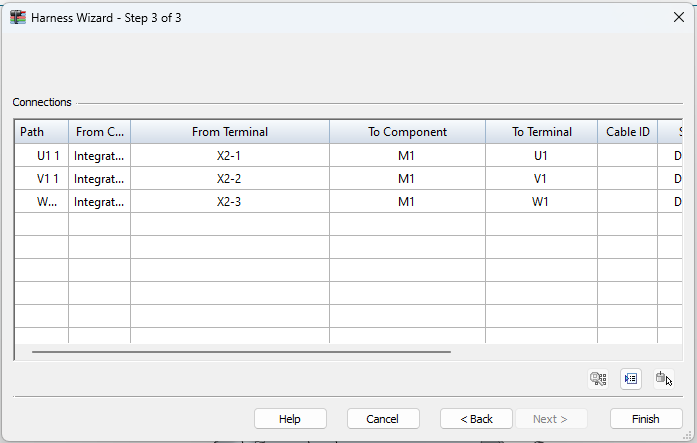

ตรวจสอบรายการการเชื่อมต่อ กำหนดเทอร์มินัลให้กับส่วนต่างๆ ตามที่ต้องการ จากนั้นคลิก เสร็จสิ้น เพื่อทำการนำเข้าให้เสร็จสมบูรณ์

นำเข้ารายงานการเชื่อมต่อจาก Designcenter Solid Edge

สามารถส่งออกความยาวแกนที่อัปเดตแล้วจาก Designcenter Solid Edge และนำเข้าสู่โปรแกรมได้Capital X Panel Designer .

วิธีการส่งออกความยาวแกนจาก Designcenter Solid Edge :

ไปที่ เมนู ไฟล์ คลิก บันทึกเป็น และเลือก บันทึกเป็น ECAD
ในหน้าต่างโต้ตอบ ให้เปิดเมนูแบบเลื่อนลง ECAD Application แล้วเลือก Capital X Panel Designer
คลิก "บันทึกเป็น" เพื่อเลือกตำแหน่งที่จะส่งออกไฟล์
คลิก OK เพื่อส่งออกความยาวแกนหลักเป็นไฟล์ .xml

เพื่อนำเข้ารายงานการเชื่อมต่อไปยังCapital X Panel Designer :

คลิก "นำเข้ารายงาน" และเลือก "รายงานการเชื่อมต่อ" จากเมนูแบบเลื่อนลง
ในหน้าต่างโต้ตอบ ให้คลิกปุ่ม นำเข้า (Import) และเลือกไฟล์ .xml ที่ส่งออก (exported) จาก Designcenter Solid Edge

เมื่อการนำเข้าเสร็จสมบูรณ์ ความยาวแกนในCapital X Panel Designer ระบบจะอัปเดตโดยอัตโนมัติ

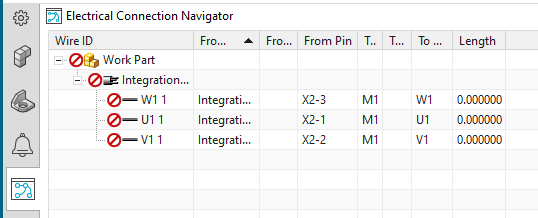

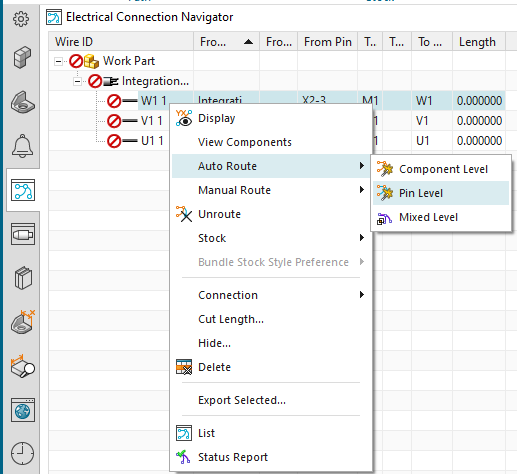

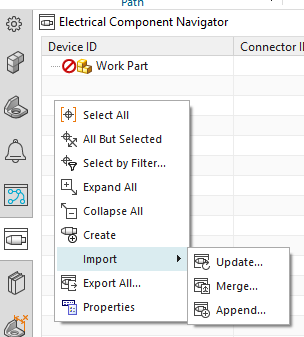

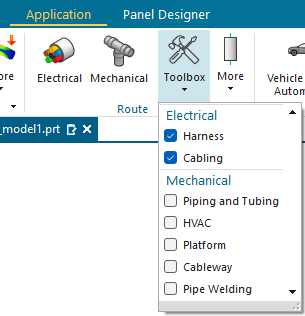

การส่งออกรายงานการเชื่อมต่อไปยัง Designcenter NX
